¿Qué es una máquina fresadora de tubos? Una guía completa

un máquina de molino de tubos es un sistema de soldadura y perfilado continuo diseñado para fabricar tubos y tuberías de acero a partir de tiras metálicas planas. Transforma bobinas de acero en bruto en tubos terminados, redondos o moldeados a través de una serie de rodillos formadores secuenciados con precisión, una estación de soldadura de alta frecuencia y equipos de acabado posteriores, todo en una única línea de producción automatizada. Los molinos de tubos son equipos fundamentales en industrias que van desde la construcción y la automoción hasta los muebles y el petróleo y el gas.

Esta guía cubre todo lo que necesita saber sobre las fresadoras de tubos: cómo funcionan, sus componentes principales, los diferentes tipos disponibles, métricas clave de rendimiento y cómo elegir la adecuada para sus necesidades de producción.

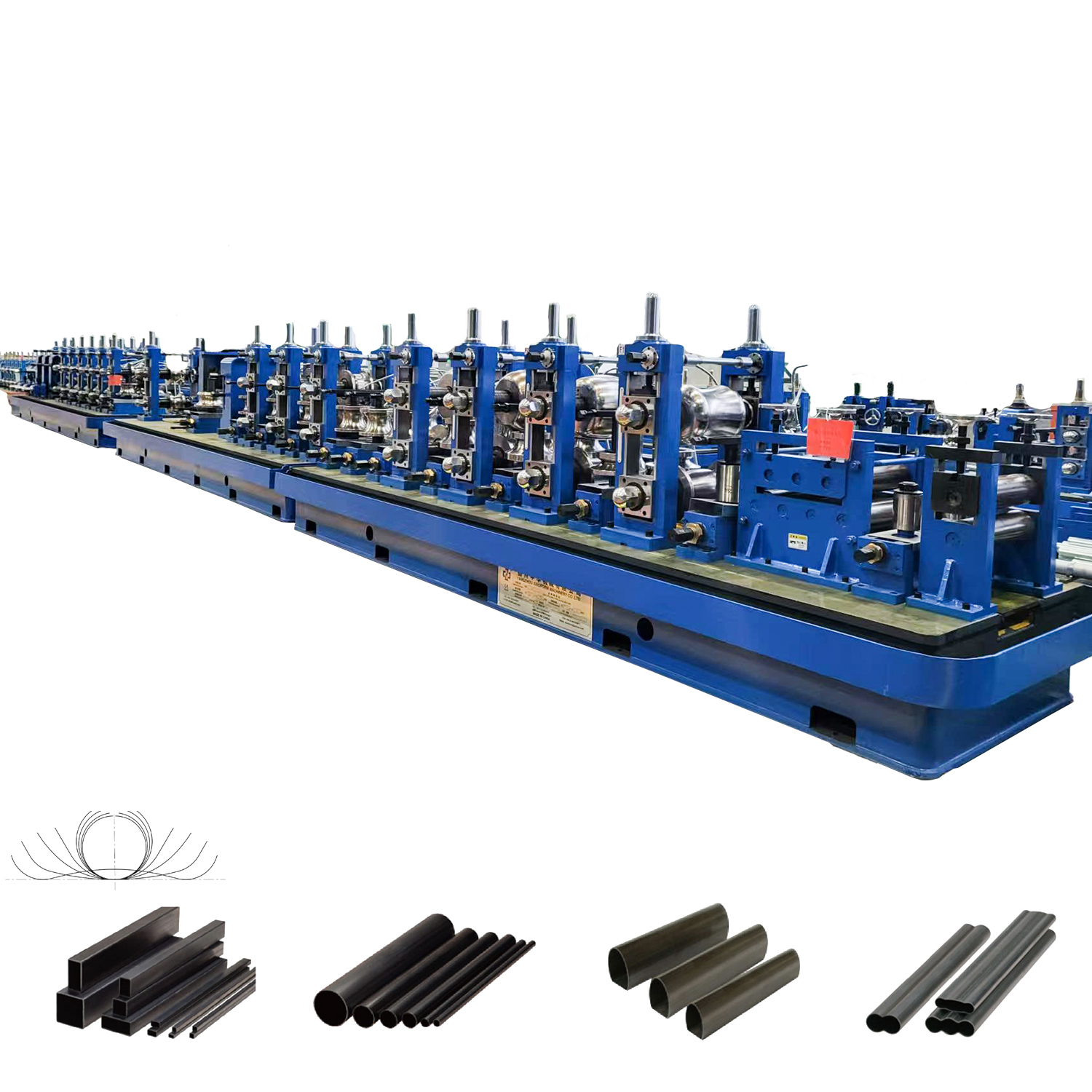

Cómo funciona una máquina de molino de tubos

un tube mill machine works by continuously feeding a flat steel strip through a series of paired rollers that gradually bend the strip into a cylindrical or shaped profile, then welding the seam and sizing the tube to precise dimensions. The entire process — from raw coil to finished tube — is completed inline at speeds that can exceed 120 meters per minute on modern high-frequency lines.

El proceso de producción se puede dividir en seis etapas principales:

1. Desenrollado y preparación de la tira

La materia prima (una bobina de acero laminada en frío o en caliente) se carga en un desbobinador. Un enderezador elimina la curvatura residual de la bobina y un acumulador de tiras (foso circular o acumulador horizontal) almacena suficiente material para permitir una producción continua mientras los operadores unen la cola de una bobina a la cabeza de la siguiente. Los pesos de las bobinas suelen oscilar entre 3 y 25 toneladas, según la capacidad de la línea.

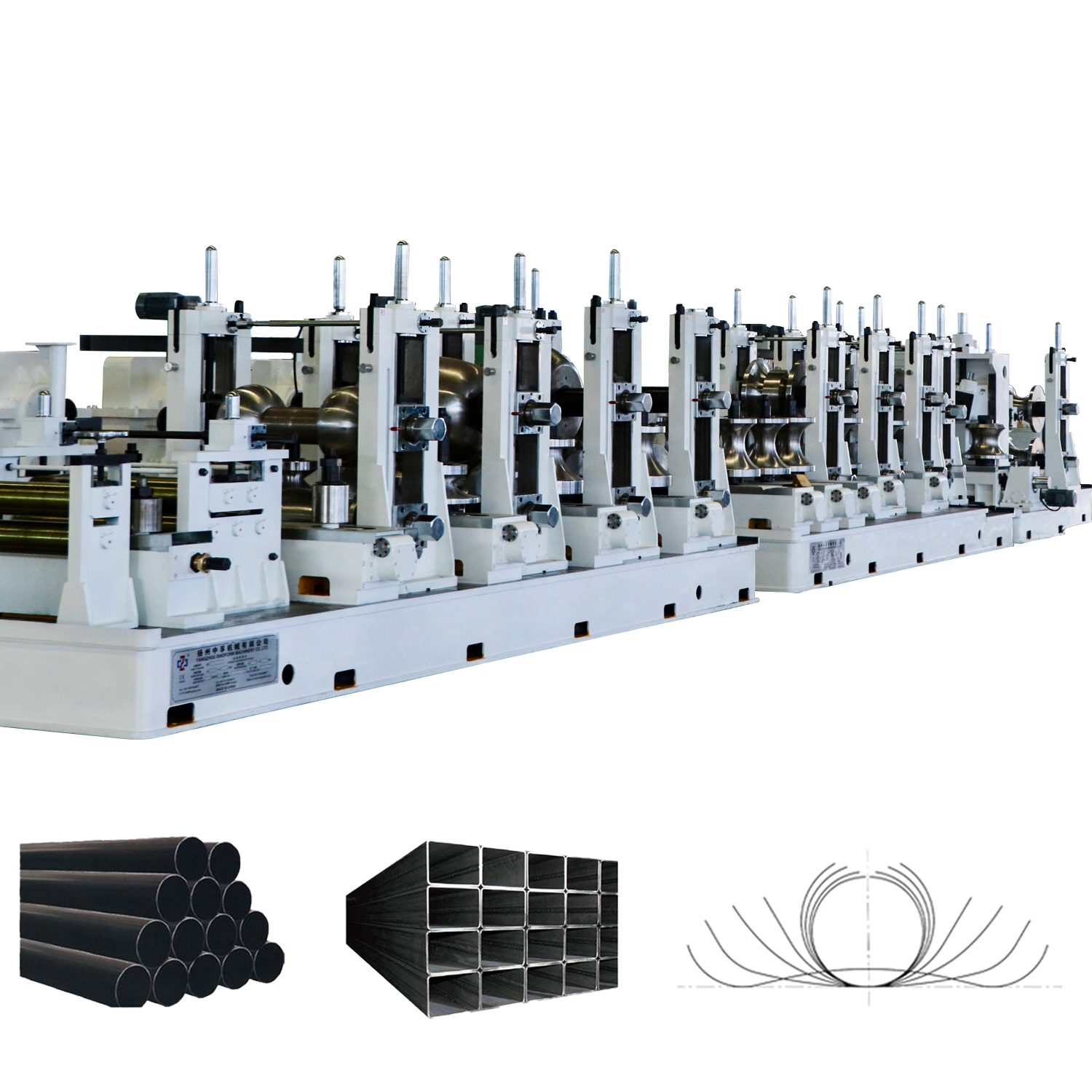

2. Sección de formación

Este es el corazón del molino tubular. Una secuencia de soportes de rollo horizontales y verticales doblan progresivamente la tira plana hasta convertirla en un tubo de costura abierta. Los primeros pases forman amplias curvas; Las pasadas posteriores refinan el perfil hasta que los dos bordes de la tira se encuentran con un espacio controlado (generalmente de 1 a 3 mm) justo antes de la caja de soldadura. El número de pasadas de formación necesarias depende del diámetro del tubo y del espesor de la pared; una línea que produce tubos redondos de 25 a 76 mm de diámetro exterior puede utilizar de 8 a 14 soportes de rodillos.

3. Soldadura de alta frecuencia (HFW)

uns the open-seam tube enters the weld box, squeeze rolls press the two edges together while high-frequency electrical current — delivered either by contact or induction — heats the edges to forging temperature (approximately 1,300°C for carbon steel). The current flows along the edges via the skin effect and proximity effect, concentrating energy precisely where it is needed. The molten metal is extruded outward as weld flash, forming a solid-phase pressure weld with virtually no filler material. HFW is the dominant welding method in modern tube mills, replacing older TIG and submerged-arc techniques for seam-welded tubing.

4. Escarpado de la costura de soldadura

La soldadura produce rebabas tanto internas como externas. Las herramientas de escarpado (hojas de carburo endurecido o de acero de alta velocidad) afeitan el cordón externo al ras con el diámetro exterior del tubo. En las líneas que producen tubos estructurales o resistentes a la presión, las herramientas de escarpado interno también eliminan el cordón interno, que de otro modo impediría el flujo o concentraría la tensión durante el doblado.

5. Dimensionado y alisado

unfter welding, the tube passes through a sizing section — several stands of precision rolls that bring the OD, wall thickness, and ovality within tolerance. Straightening rolls correct any bow or sweep. For round tube, the sizing section may be relatively short; for square and rectangular hollow sections (SHS/RHS), additional shaping passes reshape the round into the angular profile.

6. Corte y agotamiento

un flying cut-off saw (cold-saw disc, friction saw, or plasma cutter for heavy wall) severs the continuous tube into cut lengths — typically 6 m, 12 m, or custom lengths — without stopping the mill. A runout table and bundling system collect, count, and stack the finished tubes for downstream processing or shipment.

Componentees clave de una máquina fresadora de tubos

Cada fresadora de tubos consta de varios subsistemas integrados. Comprender cada componente ayuda a los ingenieros a especificar la línea correcta y diagnosticar problemas de calidad en la producción.

Tabla 1: Componentes principales de una máquina laminadora de tubos y sus funciones y especificaciones principales.

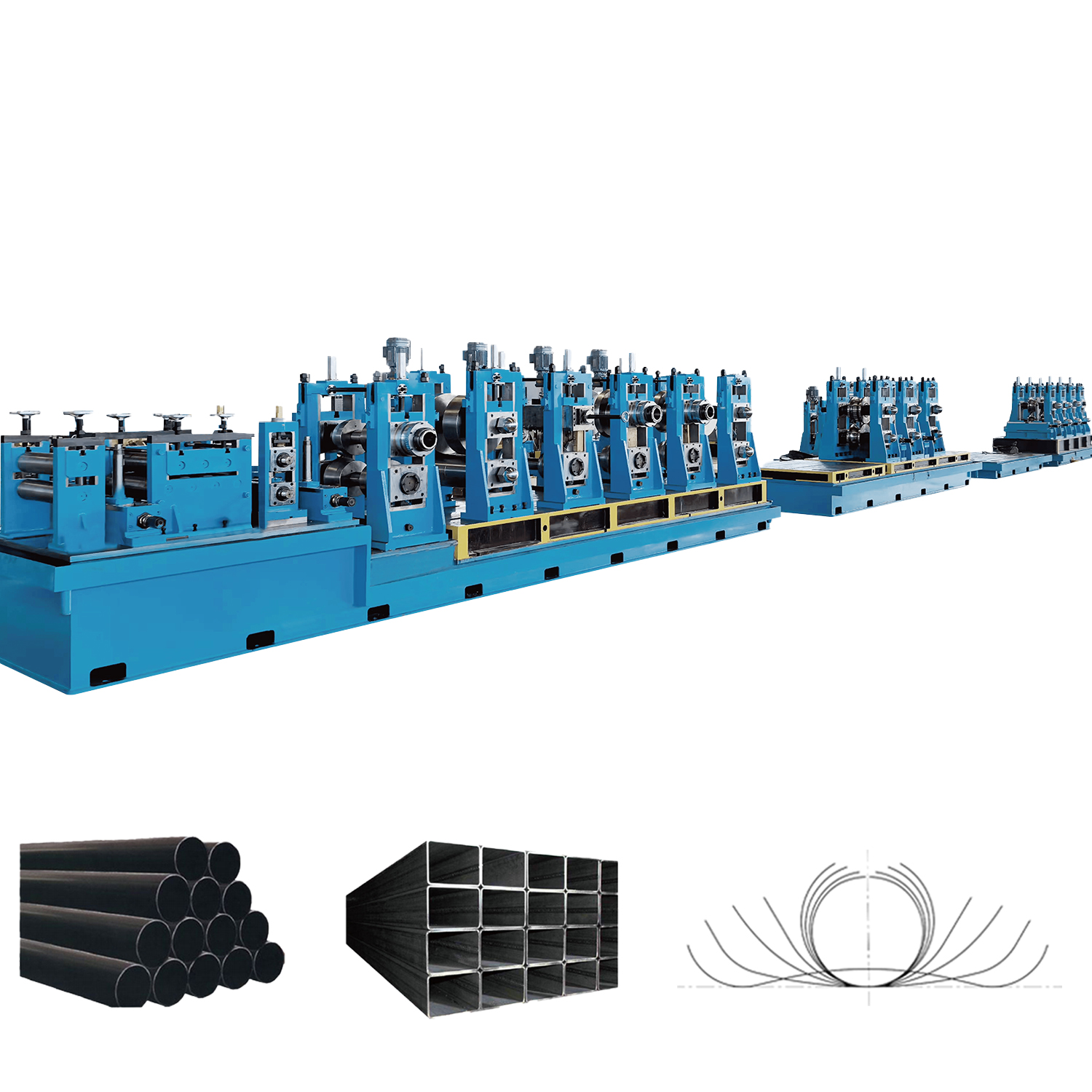

Tipos de máquinas de molino de tubos

Las máquinas fresadoras de tubos se clasifican principalmente por rango de diámetro de tubo, perfil de salida, método de soldadura y configuración de accionamiento. Elegir el tipo incorrecto para su mezcla de productos es uno de los errores más costosos que puede cometer un productor de tubos.

Por rango de tamaño de tubo

Tabla 2: Clasificación de máquinas laminadoras de tubos por rango de tamaño de salida y aplicaciones de uso final típicas.

Por método de soldadura

Soldadura por contacto de alta frecuencia (HF-CW): El método más utilizado a nivel mundial. Un contacto eléctrico (rodillo impedimento o zapata deslizante) suministra corriente de alta frecuencia directamente a los bordes de la tira. Muy eficiente para acero al carbono y acero de baja aleación, con eficiencias de conversión de energía superiores al 85%. La soldadura por contacto es ligeramente más sensible a la calidad del borde del decapado que la inducción, pero ofrece un menor coste de capital para el suministro de energía.

Soldadura por inducción de alta frecuencia (HF-IW): unn induction coil surrounding the open-seam tube induces current in the strip edges without physical contact. Preferred for stainless steel, aluminium, and exotic alloys because there is no risk of contact wear contaminating the weld. Also advantageous for very thin wall tubing where contact pressure could deform the profile. Power efficiency is slightly lower than contact welding, and induction coils must be sized for each tube OD range.

Soldadura láser: un growing technology for precision tubing, particularly for stainless steel and automotive applications. Laser tube mills typically produce smaller-diameter, thin-wall tubes with very narrow weld zones and minimal heat-affected zones (HAZ), resulting in excellent mechanical properties. Capital cost is significantly higher than HFW, and production speeds are lower, but finished tube quality can be superior for demanding applications.

Por configuración de unidad

Molinos de accionamiento grupal: un single motor drives all roll stands through a common gearbox and line shafts. Simple, robust, and low-maintenance, but inflexible — changing line speed requires adjusting the entire drive train simultaneously. Common on older installations and high-volume single-product lines.

Molinos de accionamiento individuales (AC Servo / VFD): Cada soporte rodante tiene su propio servomotor de CA o variador de frecuencia (VFD). La velocidad se puede ajustar en tiempo real, lo cual es esencial para líneas de múltiples productos, cambios rápidos de tamaño y lograr tolerancias estrictas de ovalidad y rectitud. Los molinos tubulares modernos utilizan casi universalmente accionamientos individuales para lograr flexibilidad y eficiencia energética.

Materiales procesados en máquinas de molino de tubos

Las máquinas fresadoras de tubos pueden procesar una amplia gama de materiales de tiras metálicas. El método de soldadura y las herramientas del rodillo deben adaptarse al material específico para lograr soldaduras sólidas y un acabado superficial aceptable.

Tabla 3: Materiales comunes procesados en máquinas de fabricación de tubos, métodos de soldadura preferidos y consideraciones de procesamiento.

Métricas clave de rendimiento para máquinas de fresado de tubos

La evaluación de una máquina laminadora de tubos requiere comprender las métricas que definen su productividad, capacidad de calidad y costo operativo. Los siguientes son los indicadores más importantes que los compradores y gerentes de producción deben evaluar:

Velocidad del molino (m/min): La velocidad lineal del tubo a través del molino. Las fábricas de muebles de sección ligera pueden funcionar a 80-150 m/min, mientras que las fábricas de muebles de sección media de alta productividad pueden alcanzar 100-200 m/min. La velocidad no siempre es el factor limitante: la calidad de la soldadura y la vida útil del rodillo a menudo limitan el rendimiento práctico por debajo del máximo nominal de la máquina.

Rendimiento (%): La relación entre el peso del producto terminado y el peso de la bobina de entrada. Los molinos de tubos bien operados suelen alcanzar un rendimiento del 94% al 97%; las pérdidas provienen de restos de cosecha, restos de corte, escarpados y tubos rechazados. Una mejora del 1% en el rendimiento en una línea de 30.000 t/año puede representar cientos de miles de dólares al año.

Tiempo de cambio de tamaño (min): El tiempo necesario para cambiar de un tamaño de tubo a otro, incluido el cambio de rollo. En una fresadora tradicional con herramientas fijas, los cambios de tamaño tardan entre 4 y 8 horas. Los sistemas de herramientas de cambio rápido y el ajuste servomotor pueden reducir este tiempo a 30-90 minutos en las fresadoras modernas, lo que mejora drásticamente la flexibilidad de programación.

Tolerancia OD (mm): La variación permitida en el diámetro exterior respecto del nominal. Las fresas de precisión para aplicaciones automotrices pueden contener ±0,05 mm; Las fresadoras estructurales suelen funcionar con ±0,5 mm o con la tolerancia estándar EN/ASTM aplicable.

Eficiencia energética de alta frecuencia (%): La relación entre la potencia entregada a la zona de soldadura y la potencia total consumida por el soldador HF. Las modernas fuentes de alimentación de alta frecuencia de estado sólido alcanzan una eficiencia del 85 al 92 %; Los osciladores de tubos de vacío más antiguos pueden caer por debajo del 60%, lo que representa una diferencia significativa en el costo operativo a escala.

Eficacia general del equipo (OEE): El producto de Disponibilidad × Rendimiento × Calidad. El OEE de los molinos de tubos de clase mundial suele ser del 75 al 85 %. Comprender cuál de los tres factores está lastrando el desempeño es el primer paso para mejorar.

unpplications of Tube Mill Machine Products

Los tubos y tuberías producidos en máquinas laminadoras de tubos se encuentran entre los componentes industriales más utilizados en la economía global. Los siguientes sectores son los mayores consumidores:

Construcción e Infraestructura: Secciones huecas estructurales (SHS, RHS, CHS) para estructuras de construcción, puentes, columnas y construcción modular. Los tubos para andamios (EN39, 48,3 mm de diámetro exterior) representan uno de los productos individuales de mayor volumen. Las estimaciones sugieren que el mercado mundial de tubos de acero estructural consume más de 80 millones de toneladas de producto terminado al año.

unutomotive: Tubos estirados con precisión y formados en rollo para componentes de chasis, sistemas de escape, marcos de asientos, líneas de combustible y piezas de suspensión. Los tubos para automóviles exigen tolerancias dimensionales estrictas y propiedades mecánicas consistentes, lo que impulsa la adopción de servofresadoras de accionamiento individual y soldadura láser en líneas automotrices dedicadas.

Petróleo y Gas: Tuberías de conducción, revestimientos, tuberías y tuberías de perforación para aplicaciones upstream y midstream. Los productos tubulares para campos petroleros (OCTG) están sujetos a las normas API e ISO que exigen estrictas pruebas de integridad de la soldadura, incluidas pruebas hidrostáticas de cuerpo completo y exámenes no destructivos (NDE) de la costura de soldadura.

Muebles y Productos de Consumo: Patas de mesas, armazones de sillas, armazones de camas, estantes para equipos de ejercicios y accesorios para exhibidores minoristas. En este segmento predominan las fresadoras de sección ligera que producen tubos redondos y cuadrados de 15 a 40 mm. Un alto acabado superficial y una adhesión constante de la pintura son los principales factores de calidad.

ungriculture and Greenhouse Structures: Tubos galvanizados redondos y ovalados para marcos de invernaderos, pivotes de riego, cercas y alojamiento para animales. La resistencia a la corrosión y el costo competitivo son los requisitos clave.

Energía y Renovables: Las cimentaciones monopilotes para turbinas eólicas marinas requieren latas laminadas y soldadas de paredes gruesas y de gran diámetro; Los tubos de menor diámetro se utilizan para sistemas de montaje de paneles solares y aplicaciones de intercambiadores de calor en plantas de energía térmica y nuclear.

Máquina de molino de tubos versus molino de tubos: ¿Cuál es la diferencia?

Los términos "fábrica de tubos" y "fábrica de tubos" se utilizan a menudo indistintamente, pero existen distinciones significativas en la forma en que se especifican y aplican sus productos. Comprender las diferencias ayuda a los compradores a evitar especificaciones erróneas.

Tabla 4: Diferencias clave entre la producción de la máquina laminadora de tubos (tuberías) y la producción de la fábrica de tubos (tuberías) en términos de especificaciones, estándares y aplicaciones.

Cómo elegir una máquina fresadora de tubos: consideraciones clave de compra

Seleccionar la máquina laminadora de tubos adecuada requiere equilibrar la combinación de productos objetivo, el volumen de producción, el presupuesto de capital y el espacio disponible. La siguiente lista de verificación cubre los puntos de decisión más críticos:

Defina primero su combinación de productos

El rango de diámetro exterior y el rango de espesor de pared de sus productos objetivo determinan toda la configuración del molino: herramientas de rodillo, potencia de accionamiento, capacidad de la soldadora HF y especificaciones de corte. Una fresadora optimizada para un diámetro exterior de 25 a 76 mm con una pared de 1,5 a 4,0 mm tendrá un rendimiento deficiente si luego intenta utilizar un diámetro exterior de 10 mm con una pared delgada. Especifique las dimensiones mínimas y máximas de su producto antes de acercarse a los proveedores e incluya cualquier futura expansión planificada de la gama de productos.

Haga coincidir la potencia del soldador HF con el espesor y la velocidad de su pared

Los requisitos de potencia del soldador HF aumentan con el aporte de calor, que es función del espesor de la pared, el ancho de la banda, la velocidad del molino y el material. Una regla general común para el acero al carbono es aproximadamente 0,4 a 0,7 kW por mm² de área de soldadura de sección transversal por unidad de velocidad. El tamaño insuficiente del soldador es uno de los errores más comunes en la adquisición de molinos de tubos: limita la velocidad máxima del molino y puede producir soldaduras en frío en la parte superior del rango de velocidad. Los proveedores deben proporcionar un cálculo de potencia detallado para su combinación de productos específica.

Evaluar la filosofía y el costo de las herramientas

Las herramientas para rollos suponen un coste continuo importante. Un juego completo de rodillos formadores, de aletas y de dimensionamiento para un tamaño de tubo puede costar entre $8 000 y $40 000, según el diámetro y el material del rollo. Si su negocio requiere cambios de tamaño frecuentes, invierta en un diseño de laminador que minimice la cantidad de juegos de rodillos necesarios (por ejemplo, herramientas comunes en una familia de tamaños) y considere carros de rodillos de cambio rápido que reduzcan el tiempo de cambio. Los rodillos con camisa de carburo de tungsteno duran entre 3 y 8 veces más que los rodillos de acero endurecido para herramientas y son rentables para tamaños de gran volumen.

unssess Automation and Controls

Los molinos de tubos modernos deberían ofrecer una gestión de recetas basada en PLC, donde los operadores almacenan y recuperan todos los parámetros del molino (posiciones de los rodillos, potencia de alta frecuencia, velocidad de la línea, longitud de corte) por código de producto. Esto reduce el tiempo de preparación, minimiza los desechos durante los cambios de tamaño y permite una calidad constante en todos los turnos. Busque capacidad de integración con sistemas ERP/MES para el seguimiento de la producción y pregunte si el sistema de control admite diagnósticos remotos; esto tiene un valor significativo para el soporte posventa, especialmente cuando se compra a proveedores extranjeros.

Tenga en cuenta el soporte posventa y las piezas de repuesto

un tube mill is a long-term capital investment — typical economic life is 15–25 years. Evaluate the supplier's spare parts availability, technical support response time, and training programme. Request references from existing customers in your region and ask specifically about parts lead times and support responsiveness. Proximity of service engineers matters: a mill downtime of even one day on a line producing 100 tonnes/day represents tens of thousands of dollars in lost production.

Preguntas frecuentes (FAQ)

Conclusión

un máquina de molino de tubos es un sistema de fabricación sofisticado y de alta productividad que convierte tiras de acero en bruto en tubos soldados terminados mediante un proceso continuo en línea de perfilado, soldadura de alta frecuencia y dimensionamiento de precisión. Es la tecnología fundamental detrás de las secciones huecas estructurales, los tubos mecánicos, los componentes automotrices de precisión y los productos tubulares para campos petroleros que sustentan la infraestructura moderna de construcción, transporte y energía.

Elegir el laminador de tubos adecuado requiere una comprensión clara de la combinación de productos objetivo, los requisitos de volumen, las calidades de los materiales, los estándares de calidad y los planes de capacidad a largo plazo. Con la configuración adecuada (soldadora HF del tamaño adecuado, servoaccionamientos individuales, herramientas de cambio rápido y controles PLC modernos), una máquina fresadora de tubos bien especificada ofrece entre 15 y 25 años de producción confiable y rentable.

Ya sea que esté evaluando su primera inversión en un molino de tubos o actualizando una línea existente, los parámetros técnicos y las comparaciones en esta guía brindan un marco estructurado para una toma de decisiones informada.
